Kunde
Luftwaffe der Bundeswehr, im Auftrag der Carl Zeiss Jena GmbH

Projekt

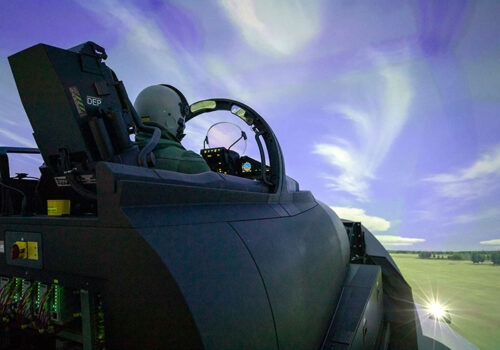

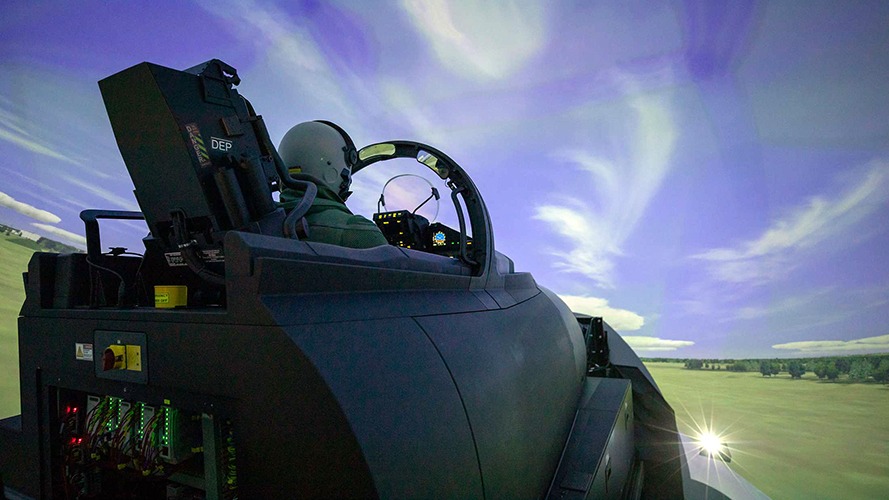

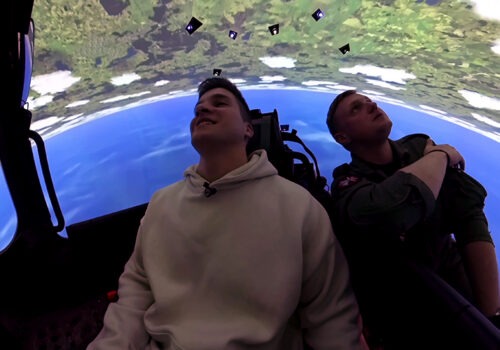

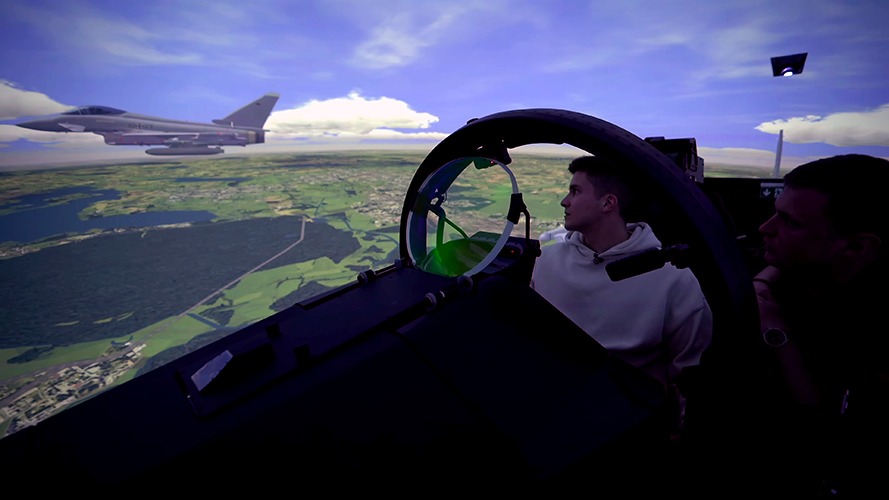

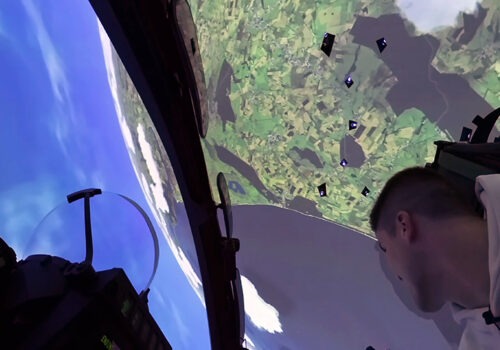

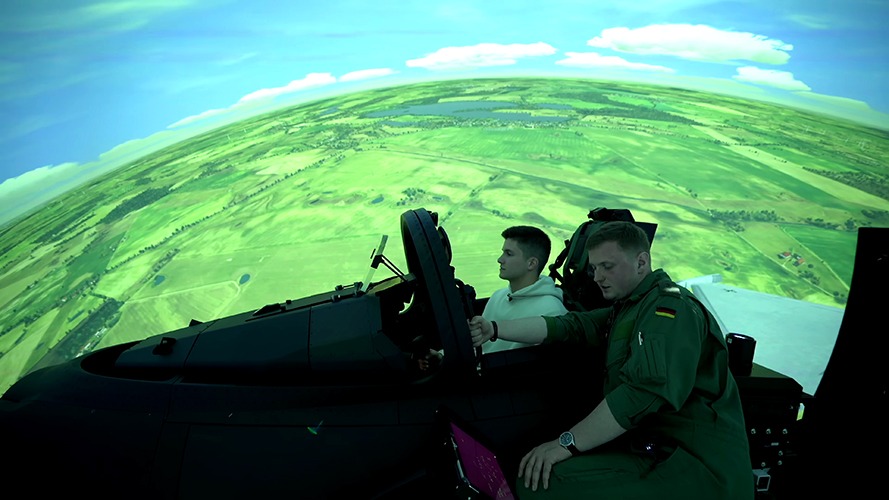

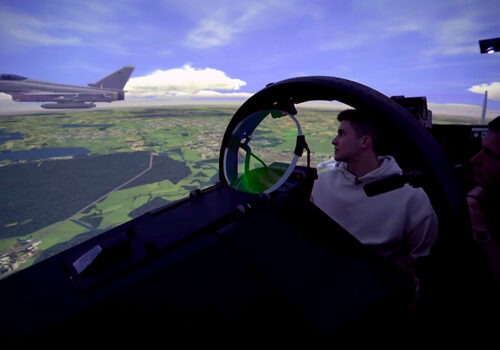

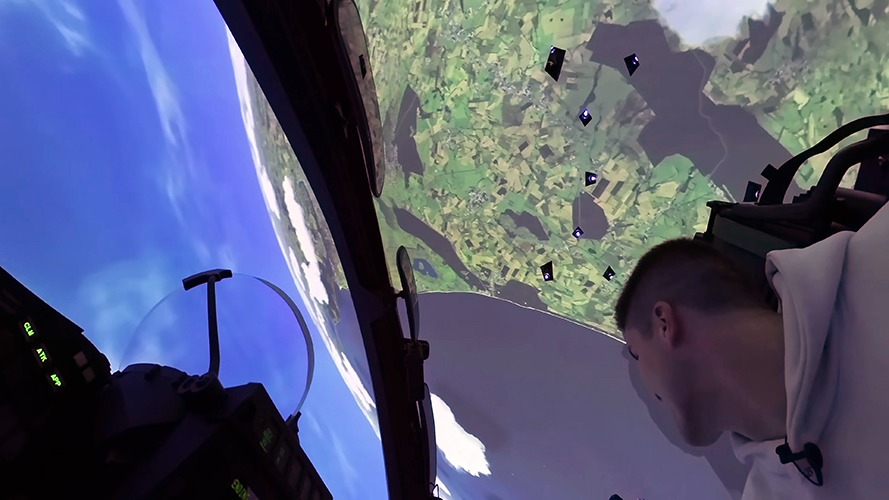

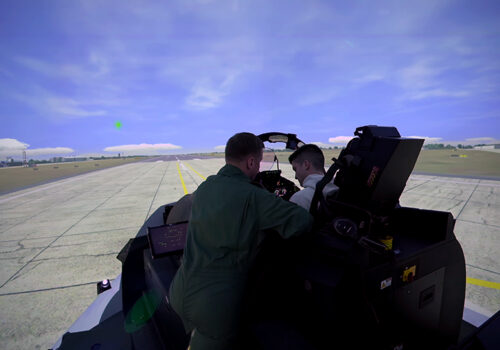

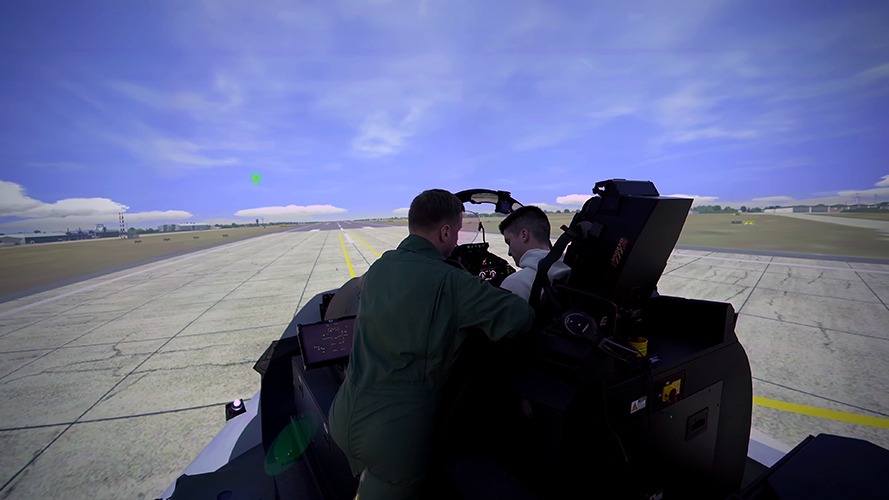

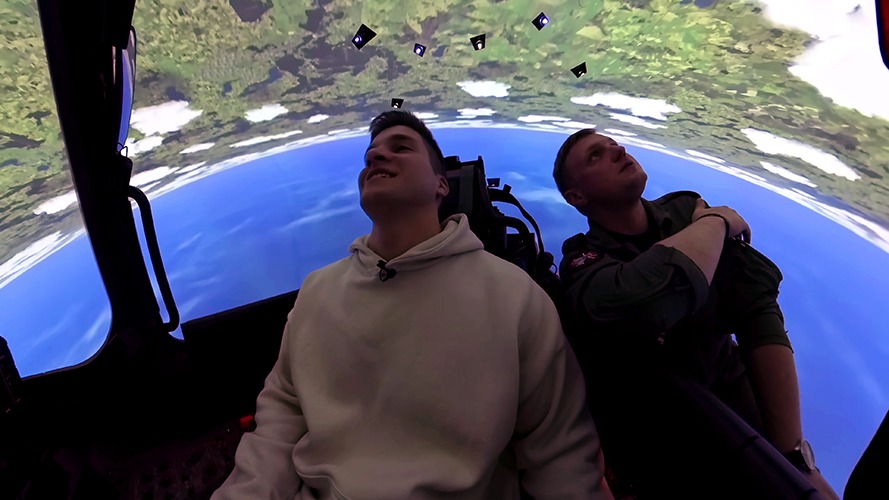

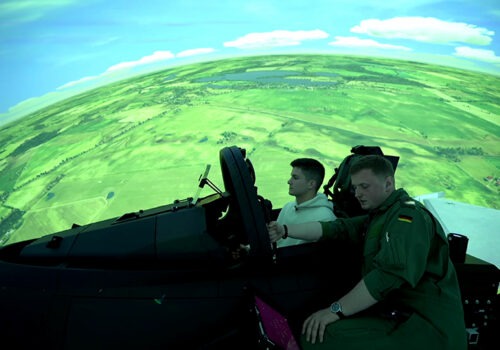

Bau und Integration von vier 360° 6m grossen Fulldome-Projektionssystemen für vier EUROFIGHTER Full Mission Simulatoren (FMS) auf dem Fliegerhorst Laage, auf dem ein Taktisches Luftwaffengeschwader stationiert ist. Alle Sichtsysteme sind von ZEISS mit je 18 hochauflösenden VELVET-LED-Projektoren ausgerüstet und von uns mit domeprojection.com Autokalibration versehen.

Download EUROFIGHTER PSTS FMS Flyer dt.pdf

Nachdem wir bereits in der Vergangenheit im Auftrag von ZEISS vier deutsche Eurofighter FMS Full Mission Simulatoren (ASTA FMS) und vier Cockpit Trainer (ASTA CT) sowie drei Tornado-Full Mission Simulatoren und einen Transall-FMS mit inzwischen mehreren ZEISS VELVET Projektionssystemupgrades ausgerüstet haben, setzen wir unsere erfolgreiche Kooperation im Projekt Eurofighter Pilotenausbildungs- system (Pilot Synthetic Training System PSTS) an der Main Operating Base (MOB) in Laage fort. Generalunternehmer für den Auftrag ist die Airbus Defence and Space GmbH in Manching.
Dabei werden die bestehenden FMS und CT in Laage aufgerüstet sowie zwei zusätzliche FMS des neuen Standards bereit gestellt, wodurch die Ausbildungskapazität von zwei auf vier Simulatoren erweitert wird. Damit ist die Luftwaffe in der Lage, eine Four-Ship-Ausbildung an einem einzigen Standort und eine Multi-Ship-Ausbildung an verteilten, vernetzten Standorten durchzuführen.
Aufgrund unseres neuen Designs der Visual Display Systeme können die vier FMS ohne größere Infrastrukturanpassungen in den bestehenden Simulatorhallen in Laage untergebracht werden.

Unsere Aufgaben in dem Projekt PSTS umfassen
– die gesamte Sichtsystemplanung
– die Produktion und Lieferung des 6m grossen Fulldomes sowie der umgebenden Wartungs- und Supportstrukturen für Leinwand, Cockpit, Projektoren
– die Systemintegration der jeweils 18 Projektoren pro Simulator
– die Integration von Warp & Blend Hardware sowie
– die Festinstallation und Automatisierung der domeprojection.com ProjectionTools Autokalibration einschließlich Farbkalibrierung.
Besondere Herausforderungen sind die begrenzten Platzverhältnisse im nur 6 Meter im Durchmesser grossen 360° Fulldome in Bezug auf die große Anzahl an Projektoren und die komplexen Vorgaben für möglichst einfache Wartung.

Über die EUROFIGHTER PSTS FMS
Die EUROFIGHTER FMS Full Mission Simulatoren befinden sich jeweils auf den Fliegerhorsten Wittmund, Laage, Neuburg und Nörvenich, auf denen die Taktischen Luftwaffengeschwader stationiert sind.
Die Entwicklung des Pilot Synthetic Training System PSTS fokussiert auf Verbesserungen der Fähigkeiten und Leistung des Eurofighters, wobei der Schwerpunkt auf den elektronischen Verteidigungssystemen, der hochmodernen Avionik und dem neuen CAPTOR-E-Radar liegt.

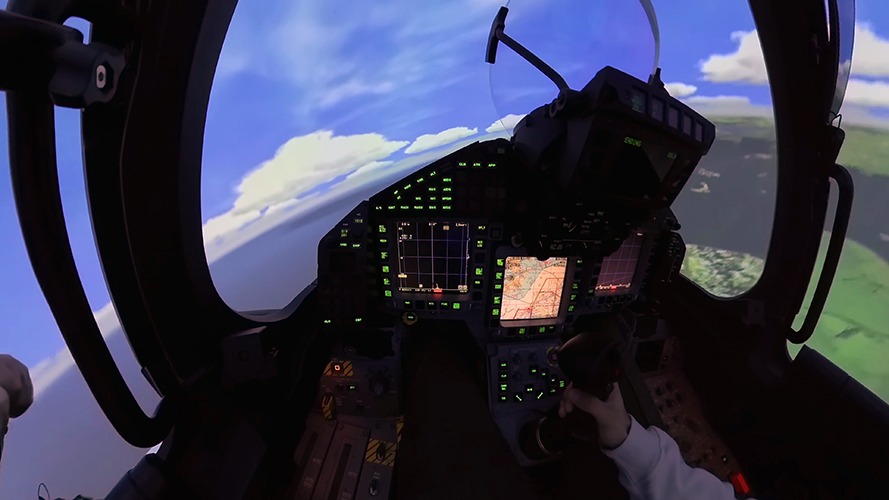

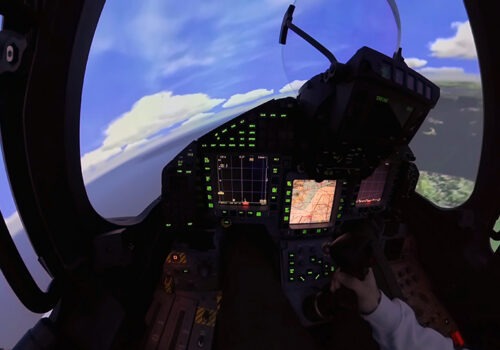

Neben dem hochauflösenden ZEISS LED-Projektionssystem beinhaltet das PSTS neue Cockpit-Displays, Bedienfelder, ein neues Faksimile-Head-up-Display, ein G-Sitz-Motion-Cueing-System, ein Anti-G-Aufblas- sowie ein Atemluftsystem. Das gesamte Cockpit und das Sichtsystem sind Nachtsichtbrillen-kompatibel.
